03.06.2006

Вопросы и споры по вынесенной в заголовок теме возникают с завидной регулярностью. Попробуем кратко пояснить, что же на самом деле представляет собой полный привод Caldina второго поколения...

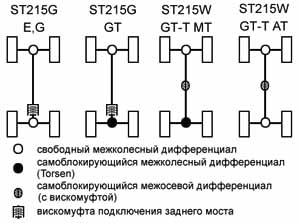

Схемы полного привода на вариантах 215G и 215W различаются радикально. В старых добрых тойотовских традициях FullTime 4WD, устанавливаемый на исходно-переднеприводные модели, действительно был постоянным и полным, с тремя дифференциалами, в том числе межосевым, расположенным в общем картере с коробкой передач. Центральный дифференциал блокировался - или принудительно сервоприводом (C.Diff Lock), или самостоятельно вискомуфтой, или же автоматически, гидромеханической муфтой с электронным управлением (C. Diff Auto). Но теперь все стало по-другому...

На калдинах 215G полный привод реализован по новой моде, известной под общим названием V-Flex Fulltime 4WD. "Честным" его назвать сложно - реально это схема с подключаемыми задними колесами. Межосевой дифференциал ушел в небытие, и момент, отбираемый в коробке передач, через раздатку (скорее, представляющую собой просто угловой редуктор), сразу отправляется по кардану назад... Но теперь перед задним редуктором установлена вязкостная муфта, срабатывающая и соединяющая хвостовик кардана и входной вал редуктора только если передние колеса начинают "обгонять" задние (то есть при пробуксовке). В остальное время машина остается переднеприводной. Однако, обходиться совсем без блокировок было бы неинтересно, поэтому на версию GT устанавливается задний самоблокирующийся дифференциал типа Torsen.

Нужно пояснить - технический английский все самоблокирующиеся дифференциалы называет единым понятием LSD (Limited Slip Diff. - ограниченного проскальзывания или повышенного трения), однако на самом деле они разделяются, как минимум, на блокирующиеся с "закрытой" вискомуфтой, с "открытой" вискомуфтой и механические:
"Закрытая" вискомуфта начинена силиконовой жидкостью или LSD-маслом, но ее внутренняя полость не сообщается с картером редуктора.
В "открытой" - диски и пластины муфты работают непосредственно в среде рабочей жидкости дифференциала, где в этом случае и применяется LSD-масло.
Дифференциалы Torsen работают вообще на совершенно другом техническом принципе и используют обычное трансмиссионное масло.

На 215W схема построения полного привода традиционная и полноценная, с блокируемым межосевым дифференциалом, размещенным в картере КПП (хотя блокировка теперь, увы, только с помощью "закрытой" вискомуфты). Момент передается карданом непосредственно на вход редуктора, где установлен обычный свободный дифференциал (на версии с автоматической коробкой) или же самоблокирующийся дифференциал Torsen (на машине с механикой).

Что стоит и чего не стоит использовать в наших условиях, мы уже неоднократно писали, а вот так, по крайней мере, предписывает производитель:

АКПП ___ Объем ___ Масло ______ Раздатка ___ Объем ___ Масло
A245E ___ 7,6 ___ ATF Type T-IV - - -
A247E ___ 7,7 ___ ATF D-II - - -
A241F ___ 8,1 ___ ATF D-II __________ MF1A ______ 0,9 ____ ТМ GL-5 75W-90
A243F ___ 8,1 ___ ATF D-II __________ MF1A ______ 0,9 ____ ТМ GL-5 75W-90
U140F ___ 8,1 ___ ATF Type T-IV _____ MF2AV _____ 1,0 ___ ТМ GL-5 75W-90

МКПП ___ Объем _____ Масло ______ Раздатка ___ Объем ___ Масло
C58 _____ 1,9 ___ ТМ GL-3 SAE75W-90 - - -
S55F ____ 2,1 ___ ТМ GL-3 SAE75W-90 ___ MF1A ____ 0,9 ______ ТМ GL-5 75W-90
E150F ___ 5,2 ___ ТМ GL-5 SAE75W-90 ___ EF1AV ___ картер КПП объединен с картером раздатки

* - ТМ - трансмиссионное масло.
** - во всех указанных коробках передний дифференциал "интегрированный" (т.е. совмещен с картером КПП и отдельно заливать в него масло не надо).
*** - "GL-3" у нас сразу принято читать как "GL-4".

Задний дифференциал - трансмиссионное масло для гипоидных передач GL-5 SAE85W-90 (0,5 л - V-Flex, 0,9 л - GT-T).

В вискомуфте подключения заднего моста залито "LSD-масло", но на самом деле пытаться ее разбирать и выковыривать заглушки не стоит.

Как оказалось, для части владельцев ST215G такая схема построения 4WD стала открытием и, похоже, неприятным. Так что пройдемся по основным возникающим вопросам...

"И чем плох V-Flex?"

1. Чтобы муфта начала работать, по определению необходима пробуксовка передних колес. Только при этом появится ощутимая разность частоты вращения между ее дисками, начнется разогрев и "затвердевание" рабочей жидкости. Но вот машина может "закопаться" быстрее, чем ее успеют стронуть задние колеса.
2. Блокировка вязкостной муфтой никогда не бывает стопроцентной и при максимальном усилии диски все равно будут проскальзывать.
3. Перегрузку легче переносят массивные элементы настоящего 4WD с жесткими связями, чем элементы довольно нежной муфты.
4. Подключаемый вискомуфтой задний привод потенциально опасен при быстрой езде, особенно в повороте - поэтому во избежание случайного подключения моста (с забросом машины и всеми вытекающими последствиями) муфту делают с "мягкой характеристикой", чтобы она реагировала только на достаточно большую и длительную разницу в частоте вращения - что совсем не идет на пользу проходимости.
В общем, по своей функциональности V-Flex хуже полноценного 4WD, который стоял на 195-й Caldin'е, но тем не менее лучше, чем ничего - просто "полный привод на всякий случай".

"Машину на подъемнике заводили - так задние колеса тоже крутятся. Почему?"

Если запустить промороженную зубилку и бросить сцепление, то машина даже не нейтрали покатится вперед - потому что масло в коробке густое. Вот также и через муфту, за счет внутреннего трения в жидкости, минимальное усилие передается постоянно. Для реального применения его не хватит, но вращать свободно висящее колесо удастся без труда.

"Какие болезни у V-Flex?"

1. Самое неприятное - когда машина сколь угодно долго буксует одним из передних колес, но задние и не думают подключаться. Если речь не идет о попытке преодоления экстремального бездорожья, то с большой вероятностью пришел конец самой вязкостной муфте (41330D). Но новая (p/n 41330-12020) стоит в районе 1100$, так что остается или пройтись по разборкам (здесь весь задний редуктор в сборе ~400), или смириться с "моноприводностью". По счастью, эта проблема достаточно редка.
2. Значительно более распространена другая - свист (или скрежет) опорных подшипников вискомуфты. Но ничего страшного, эти подшипники (p/n 90363-95003 и 90363-65002) съемные и вместе стоят в пределах 30$ (менять лучше оба - "чтоб два раза не ходить"). При неудачном раскладе могут еще потребоваться другие пылеотражатели подшипников.

Дополнительно вопрос 4WD рассмотрен в материале "Полный привод Toyota".
